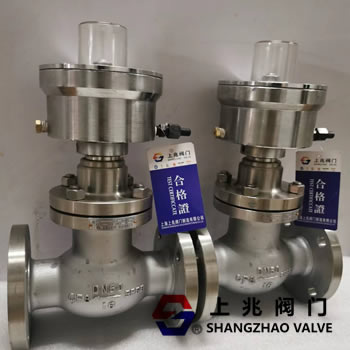

QDQ421F 不锈钢气动切断阀安装在输气管道出口处。用于在设备故障、腐蚀损坏、密封失效、大量有害物质泄漏造成或可能造成火灾和中毒事故时，切断上游有害物质的来源。避免扩大事故范围，控制事故影响，减少事故损失。

QDQ421F不锈钢气动切断阀是阀门自动化系统中的执行机构。它采用截止阀的升降结构和止回阀的原理，防止介质倒流。它由多弹簧气动隔膜执行器或浮动活塞执行器和调节阀组成，接收调节仪表的信号，控制工艺管道中流体的切断、接通或切换。它具有结构简单、反应灵敏、动作可靠的特点。可广泛应用于石油、化工、冶金等工业生产部门。

QDQ421F不锈钢气动切断阀技术性能优良，负载损耗低，可靠性高。紧急切断阀安装在液化气、天然气、液氨、天然气管道上。与远程气源配合使用，由气源控制阀门的开闭，防止管道或储罐大量泄漏甚至火灾。当工作人员通过控制室快速触碰开关时，电磁阀瞬间通电，气源快速通过。

1。天然气紧急切断阀入口装有二位三通电磁阀，由远程电气控制台控制。

2 .电磁阀通电吸入空气，阀门从

启动走开。

3 .手动控制电磁阀按下红色夹子进气，阀门快速关闭。

4 .阀门安装方向:AG low out

 不锈钢气动切断阀-规格标准:



压力等级:1.6  u002 f 4.0 MPa

气缸工作压力:≤2.0 MPa

工作温度:-40 ~+80℃

气缸介质:氮气`无水空气。

使用的介质:天然气、液化气和煤气。

闭缸时间:≤5秒

闭缸压力:≥ 0.4-0.8mpa，

阀体:铸钢、不锈钢。304，316，steel 弹簧:50CrVA弹簧钢

气缸和活塞:球墨铸铁。

密封圈和O形圈:聚四氟乙烯和丁腈橡胶。

1。紧急切断阀的气瓶开启压力≥0.3-0.6Mpa，气瓶日工作压力不低于0.4MPa，以保证阀门的正常运行。

2。阀门在日常工作中是常开的，电磁阀线圈处于断电状态，不消耗电能。

3 .事故发生时，阀门线圈瞬间通电，触发阀门快速关闭，进入自锁状态。

4 .处理完事故后，工作人员切断电磁阀线圈，重新打开阀门，恢复供气。

5 .工作环境温度:-15 ~ 60℃
