气动切断球阀和电动球阀安装说明

日期: 22-12-02 阅读次数:

气动切断球阀和电动球阀安装说明

O型电动切断球阀适用于两位切断和调节。它通过直接连接与阀门致动器相连。电动执行机构内置伺服系统,输入4-20mA信号和220VAC电源即可控制,无需额外的伺服放大器。

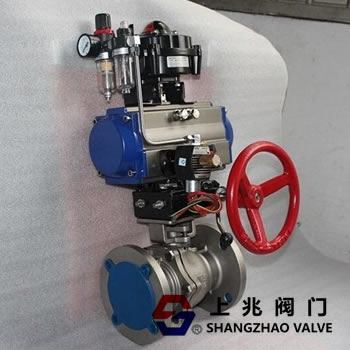

O型气动切断球阀采用新系列GT型气动执行机构,具有双作用和单作用弹簧复位,齿轮齿条传动,安全可靠;大口径紧急切断阀采用AW系列气动执行机构叉驱动,结构合理,输出扭矩大,有双作用和单作用两种类型。
1。齿轮式双活塞,输出扭矩大,体积小。
2。圆柱体采用铝金材质,重量轻,外形美观。
3。手动操作机构可安装在顶部和底部。
4。齿条连接可以调节开启角度和额定流量。
5。执行机构可以选择现场信号反馈指示和各种附件来实现自动操作。
6。IS05211标准连接为产品的安装和更换提供了方便。
7。两端的可调螺丝可以使标准产品在0-90°之间有4的可调范围。确保与阀门的同步精度。
切断阀的执行标准
1。设计和制造:GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2。法兰尺寸:JBu002FT74~ ~
90JB74~90、GB9112~9131、HGJ44~76、SH3406、ANSIB16.5、JISB2212~2214、NFE29-211、DIN2543 .
3。结构长度:GB12221-89,ANSIB16.10,JISB2002,NFE29-305,DIN3202。
4。主要检验项目:JB/T9092和API598。
O型电动切断球阀适用于两位截止和调节。它通过直接连接与阀门致动器相连。电动执行机构内置伺服系统,输入4-20mA信号和220VAC电源即可控制,无需额外的伺服放大器。它具有连接简单、结构紧凑、体积小、重量轻、阻力小、动作稳定可靠等优点。根据用户要求,执行机构可配UNIC、PSQ、HQ、DHL等电子电动执行机构或GTX、AL等气动活塞执行机构。
