单作用氨气储罐气动切断阀

日期: 23-03-22 阅读次数:

单作用氨气储罐气动切断阀

单作用氨气储罐气动切断阀-液氨储罐常闭式气动切断阀-氨水储罐单作用气动切断阀
型号:QDQ641F-40P

气动切断阀概述:

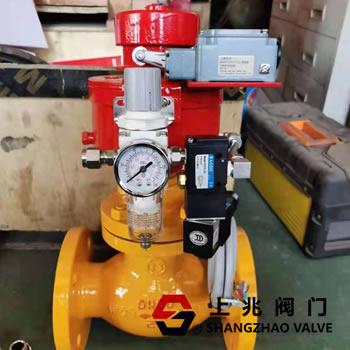

氨气储罐气动切断阀由防火防静电球阀配置气动执行器组成,气动执行结构分为双作用型气动执行器(常开式)和单作用型气动执行器(常闭式),通过防爆电磁阀线圈控制,实现堵截阀远程控制的开关动作。气动切断阀可实现集中自动化控制,快速开启或封闭管路,能有效的对储罐、管道、车间出产进行紧急情况控制和治理。

储罐气动切断阀执行尺度:

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检修主试验:JB/T 9092、API 598。

液氨气动切断阀工作原理:

1、当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯滚动90°。
2、气动执行器顶部连动可视器,当绿色标志指向“开"字时标志阀门开启。
3、回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在封闭位置。
4、空气减压阀可过滤水分及杂质和调节气源压力大小的作用。

   紧急切断阀手动部门可采用钢板压制的手柄。手柄设有限位结构,在阀门开启、封闭的位置设定限位,当阀门使用在(气动/手动)装置上时,限位块上设有锁孔可锁定开关位置避免误操纵。手柄上有显著地开和关标识。手轮机构的作用是当控制系统因停电、停气、控制器无输出或执行机构失灵时,利用它可以直接操作紧急堵截阀,以维持出产的正常进行。
   常闭式单作用氨水储罐气动切断阀在球芯、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出,下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。止推轴承减小阀杆磨擦力矩,可使阀杆长期操纵平稳灵活,因为聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,因此气动堵截阀的使用寿命长。
