气动不锈钢切断球阀

日期: 23-11-10 阅读次数:

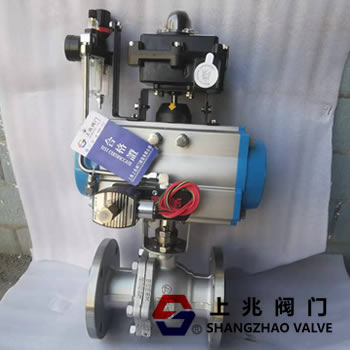

气动不锈钢切断球阀是由不锈钢球阀和AT单作用气动执行器和其它相关附件组成,利用气源驱动来控制阀门启闭,阀体材质均由不锈钢制作,具有抗拉性,耐磨性以及防腐蚀性等,不仅可用于一般常温常压的场合当中,还适用于高压和低压力降等工作条件相对比较恶劣的管道里。可根据工况需要装配上阀门定位器,输入4-20mA的模拟量信号,达到对球阀开度大小的百分比调节控制。

气动不锈钢切断球阀结构原理:

气动单作用球阀是一种旋转型切断球阀,为气动单元组合仪表中的执行单元,一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种,分别用于常温(-40~180℃)及高温(-60~450℃)场合。该产品传动效率高,推力大,密封性能好,额定流量系数大,零件互换性强等特点。

气动不锈钢切断球阀工作原理:

气动单作用球阀一般与电磁阀、限位开关等附件组合使用,采用GT、AT、AW等气动执行器,具有输出力大、动作灵敏,能进行有效的开启和切断。其圆柱形通孔球体阀芯具有剪切功能,对控制带有纤维和颗粒等粘性介质的效果仅次于V型球阀。

气动不锈钢切断球阀特点:

气动球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点:
1、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、切断阀 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

单作用气动执行器和双作用气动执行器的区别:

气动球阀中单作用和双作用指的是气动球阀所配气动执行器可分为单作用和双作用。其区别在于:单作用的气缸内有弹簧,而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。
紧急切断阀单作用气动执行器一般分为常开型和常闭型(常开型:通气关,断气开;常闭型:通气开,断气关),也就是说,在安装之前有一个设定,设定其为开或者关,如果是常开的,那就是在通气的情况下气动执行器关闭阀门,如果气源出现故障或者突然停电,单作用气动执行器靠弹簧自动复位为开的状态,也就是说会回到它的设定状态,设定为关,则会回到关的状态,一般在危险的工况中使用较多,比如输送可燃气体或可燃液体,在失去气源又出现紧急情况的时候,单作用气动执行机构能自动复位把危险降低,而双作用就不能复位。
双作用气动执行器在通气的情况下气动执行器打开阀门,当要关闭阀门的时候另外一边通气才能关闭,双作用气动执行器是靠气缸工作复位的,在失去气源的时候只能保持原位。

Q641F/H气动法兰球阀采用气动执行器及精铸球阀组成。主要分为气动软密封球阀(≤200°)及气动硬密封球阀(≤550°)两大类。具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。广泛应用于石油、化工、教学设备、轻工、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
