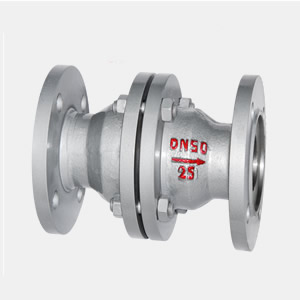

不锈钢燃气限流阀产品概述：
YG41W-16/40P 不锈钢燃气限流阀是一种安全保护阀，在管道内介质流速超过设定值时即时关闭，在管道或附件损坏流速过大自动关闭，防止事故的发生或扩大，一般安装于贮罐进出口，或管道出口，保卫下游设备的安全性和可靠性。使用于城市燃气，液化气等管道,也使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质流量的启闭装置。
不锈钢燃气限流阀结构原理：
1、YG41W-16/40P 不锈钢燃气限流阀安装管道上在正常额定流量内为常开。
2、安装管道上流量超过本阀门额定值时，本阀门自动关闭，当安装管道上流量付正常时阀门自动开启，自动开启时进口介质通过阀蕊上的小孔（5号）导流，两端压力平衡后弹簧自动收缩阀门开启。
3、本阀门主要采锥型用密封面,弹簧控制流量，利用介质的流速推力控制管道上流量。
YG41W 不锈钢燃气限流阀--执行标准:
项目 | 设计依据 | 结构长度 | 法兰连接尺寸 | 试验与检验 |
标准 | GB/T 22653-2008 | GB/T 12221-2005 | JB/T79-94 HG20592-97/ 20639-97 | JB/T90 |
YG41W 不锈钢燃气限流阀--性能规范：
公称压力PN | 壳体试验压力 | 适用温度 |
1.6 Mpa | 2.4 Mpa | ≤400℃ |
2.5 Mpa | 3.75 Mpa | |
4.0 Mpa | 6.0 Mpa | 适用介质 |
切断时间 | 〈2.5s | 水、蒸汽、油品、液化气 |
YG41W 不锈钢燃气限流阀--作用原理与结构说明：
YG41W-16/40P 不锈钢燃气限流阀是一种采用弹簧预载荷的自动控制阀门，主要利用弹簧预紧力和介质运行时的流速压力比，来控制阀门内部动作元件的启闭。
YG41W-16/40P 不锈钢燃气限流阀主要由阀体、阀盖（法兰连接时）、预载荷弹簧、阀瓣和阀杆等组成，当管道内介质流速超过设定值时，或者当管道或附件损坏流速过大时，阀门即行自动关闭。阀门关闭后，人工无需进行启闭干预，当故障消除或流量正常后，阀门即自动开启，管道恢复正常运行状态。
