SQDQ421F带手动气动紧急切断阀

日期: 21-07-31 阅读次数:

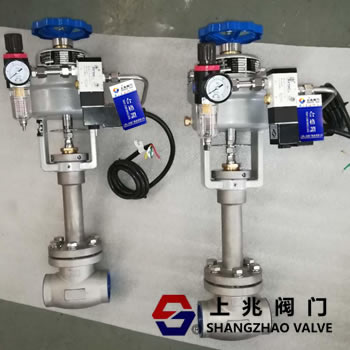

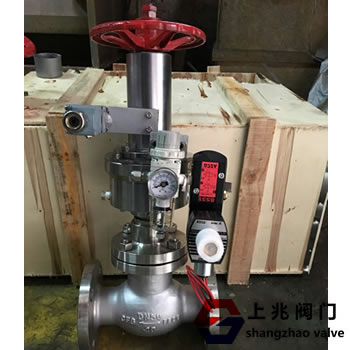

SQDQ421F带手动气动紧急切断阀产品概述:

SQDQ421F带手动气动紧急切断阀是在气动紧急切断阀原基础结构上增加了手轮驱动,在没有气源/电源的情况下,可以通过手动来开启/关闭切断阀。保证企业的正常生产。利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时,工作人员迅速通过控制室触动开关,电磁阀瞬间通电,气源快速通过关闭阀门。
带手动气动紧急切断阀适用于氨气/燃气储罐,管道出入口控制切断流量的安全阀门。气动紧急切断阀结构装有低熔点(易熔合金)的塞子,在外界≥80C温度(易熔金)熔化,堵塞气管泄压。液氨紧急切断阀迅速关闭,保护贮罐系统的安全。



SQDQ421F带手动气动紧急切断阀性能规范:

压力等级:2.5/4.0Mpa
气缸工作压力:0.3-0.6Mpa
使用温度:-40~+80℃
气缸使用介质:氮气`无水空气
使用介质:天然气,液化气,液氨 ,气体
熔闭时间:±70℃
关闭时间: ≤5秒
气缸开启压力; ≥0.3-0.6Mpa
阀体材料:铸钢,不锈钢:304,316,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:球墨铸铁
密封圈,O型圈:聚四氟乙烯,丁jing橡胶

SQDQ421F带手动气动紧急切断阀作用原理和结构说明:

1、当气源给压时,先导阀开启,通过与阀瓣之间的导槽是进口端卸压,以减小启闭力,使切断阀开启省力而迅速,当气源卸压时紧急切断阀自动关闭。
2、气动切断阀设有易熔化塞自动切断装置,当环境温度达到75±5℃时易熔合金熔化,气缸卸压,使贮罐切断阀自动关闭。
3、站用切断阀采用聚四氟乙烯密封面,密封性良好。
4、储罐切断阀驱动部分和受压阀体分开,容易更换气缸易损件及气缸O型圈。
5、主要运动部件采用含铬不锈钢,耐蚀性良好。
