衬氟截止阀主要分为直通式、直流式和直角式的三种。衬氟截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。

截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

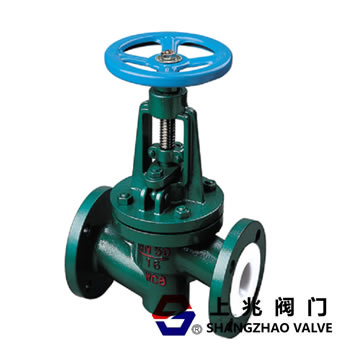

产品名称：衬氟截止阀

产品型号：J41Fs  J

41Fs衬氟截止阀概述:

    J41Fs衬氟截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，衬氟阀门在管路上主要用来接通或截断管路中的介质，但不能做节流用。

截止阀基本结构:

    1、氟塑料衬里J41F46型直通式，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。

    2、阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。

J41Fs衬氟截止阀设计特点:

1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

3.氟塑料全衬里截止阀可根据所输送介质、客户要求选用内衬里材质，主要有：

聚四氟乙烯（PTFE，简称F4 ）

聚全氟代乙丙烯（FEP，简称F46）

可熔性聚四氟乙烯（PFA）

超高分子量聚乙烯（PE）



J41Fs衬氟截止阀性能参数:

公称通径：DN15～350mm 　　

公称压力：PN1.0～2.5Mpa 　　

连接形式：法兰连接　　

驱动装置：手动，蜗轮传动，电动，气动　　

适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质。

J41Fs衬氟截止阀型号与意义:

 J41F46-16-DN200

 J：截止阀类代号         4：连接型式为法兰连接

 1：结构型式为直通式     F46：过流部分材料为F46（聚全氟乙丙烯）

 16：16公斤压力          DN200：通径为200MM

角式衬氟截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

设计规范遵循GB/T 12233，GB/T12235，ANSI B 16.34标准

驱动方式手动、蜗轮转动、气动(常开或常闭)、电动



J45Fs直流式衬氟截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，紧急切断阀阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。



直流式衬氟截止阀产品用途

J45Fs直流式衬氟截止阀适用在负五十摄氏度到一百五十摄氏度的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。



设计与制造：GB12235

结构长度：GB12221(1系列)

法兰连接尺寸：GB4216、JB78



J45Fs直流式衬氟截止阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。



适用温度：≤80℃ ≤100℃、≤120℃

          ≤150℃(按照衬里材料)

材料：

阀  体：铸铁、碳钢、不锈钢

阀  盖：铸铁、碳钢、不锈钢

衬  里：氟塑料

阀  瓣：碳钢、不锈钢，完全包覆氟塑料

阀  杆：碳钢、不锈钢，部分包覆氟塑料

电动装置：组合件

压力等级：

0.6 1.0 1.6
